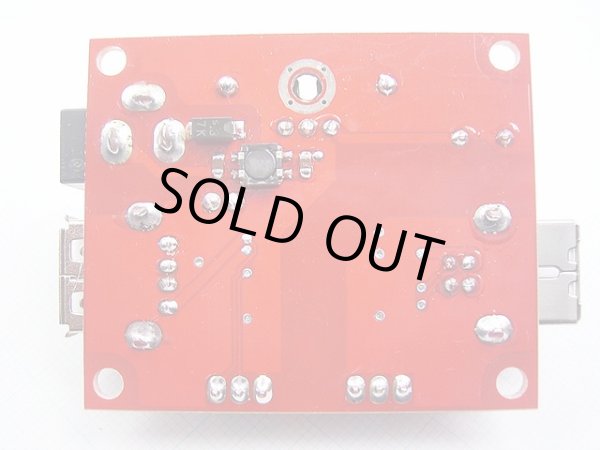

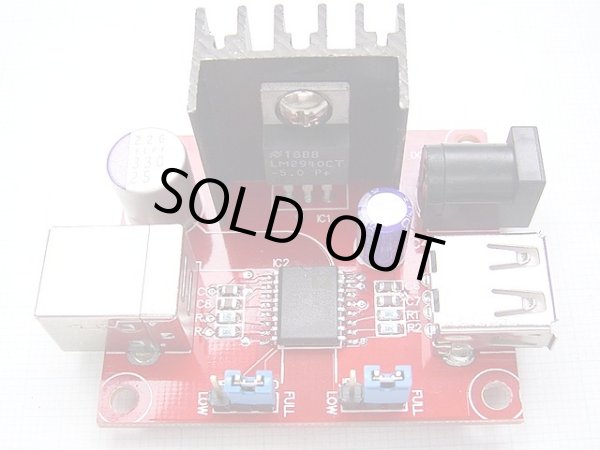

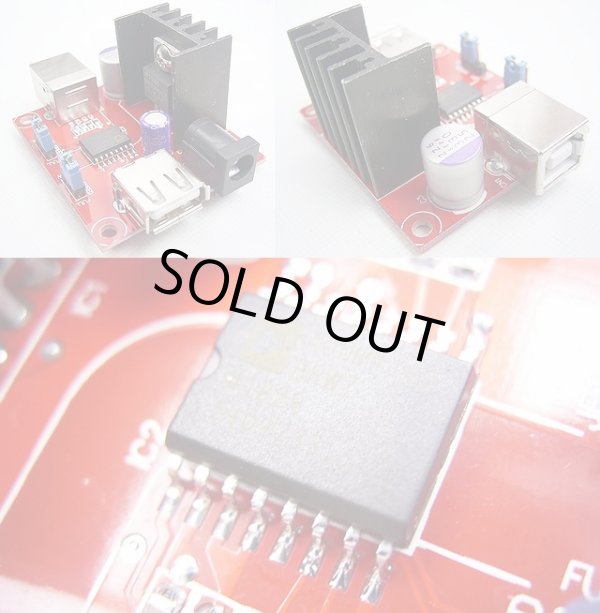

アナログ・デバイセス社のUSBポート・アイソレーター「ADUM4160BRWZ」を使ったUSB絶縁基板です。
ホスト側（PC）はUSB-Bコネクタで、デバイス側はUSB-Aコネクタになっています。
5Vレギュレーターに LM2940CT-5.0が使われ 逆流防止用にショットキーダイオードを使っていますので、入力電圧6V以上で5Vを作ることが出来ます。
損失3Wクラスの放熱板を使っていますが、入力電圧が高い時などは、発熱が大きくなります。
※入力電圧12Vで、USB-CDプレイヤーを駆動すると放熱板が触れないほど熱くなります。
この場合は、電源電圧を8V位に落とすと、放熱板の発熱はかなり下がります。
5Vレギュレーターの入力側には、TDK製 DCラインフィルター ACM4520-142-2PやSEPF OSコンデンサー25V 330uFを使い、出力側には10V 47uFのOSコンデンサーが使われているので、低ノイズになっています。
DCジャックは、標準の2.1mmで 中プラスです。
基板サイズは 50 × 42.5mm
44 × 36.5mmの位置にネジ穴があり、3mmのネジが使えます。
USB接続の計測機器や USB-DACなどUSBオーディオ機器などに効果ありますよ。
回路図は
こちらをご覧ください。
※オーディオDACでのご使用では、実用になるのはステレオ48kHz 24bitまでのようです。
それ以上のレートでは、動作は保証出来ません。
また、KORG DS-DAC-10も動作しません。
この商品はキットでは無く完成品です。
