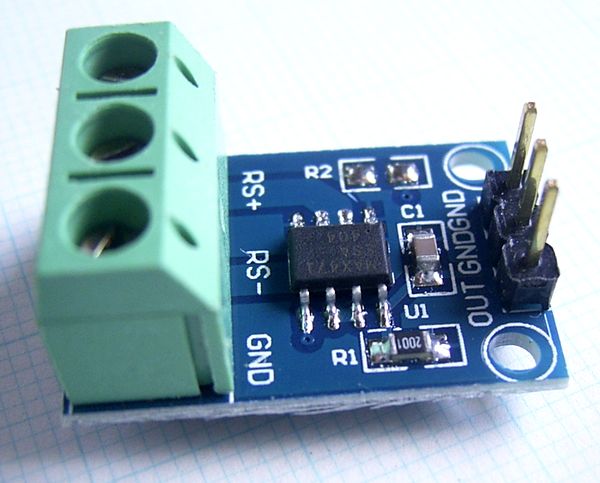

■マキシム社の MAX471ESAを使ったハイサイド電流検出アンプ基板です。
MAX471は電流センシング用に35mΩの低抵抗を内部に持ち、±3Aまでのハイサイド電流を高精度で測定します。

入力電圧は3V〜36Vで動作し、1A → 1V で出力します。

精度は 3%以下

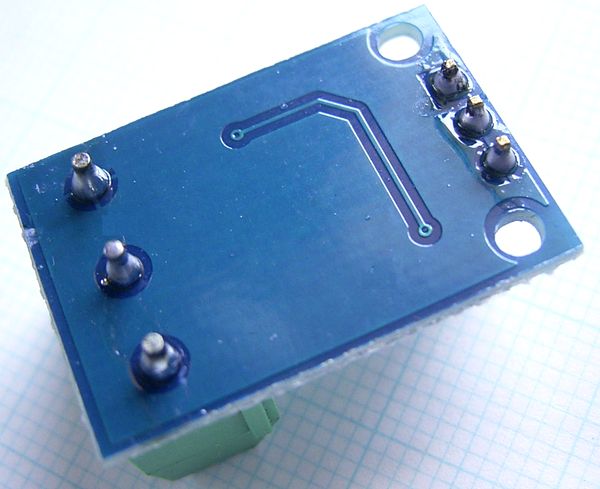

基板サイズは 16.5 × 24.0mm

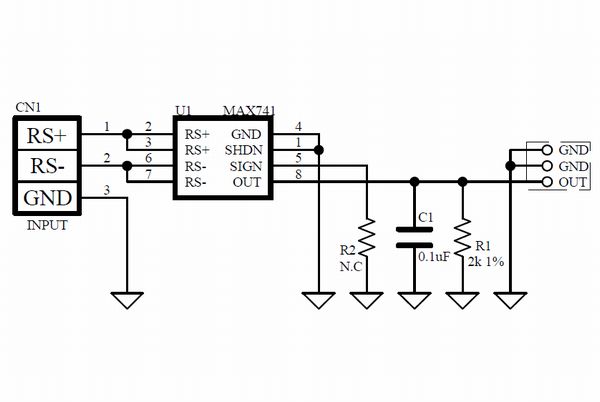

回路図はこちらを御覧ください。

MAX471のデーターシートはこちらをご覧ください。
