日本ケミコンなどの、大型電解コンデンサーに対応した電源基板です。
電解コンデンサーの直径は25mmで、端子ピッチは10mmです。
この電源基板はプラス・マイナス電源を作るためのもので、5枚目の写真のように電解コンデンサーを プラス側に3個、マイナス側に3個の計6個付けることが出来ます。

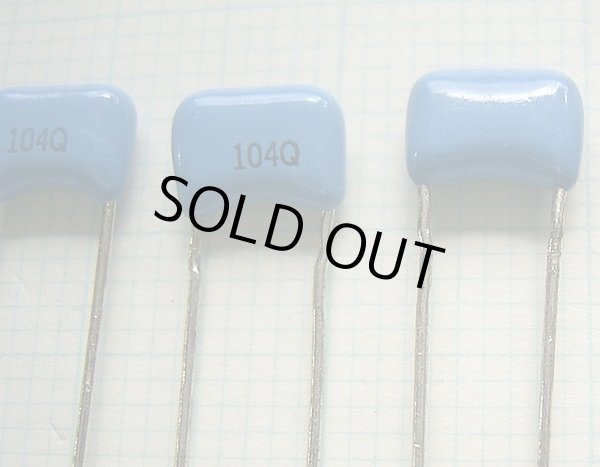

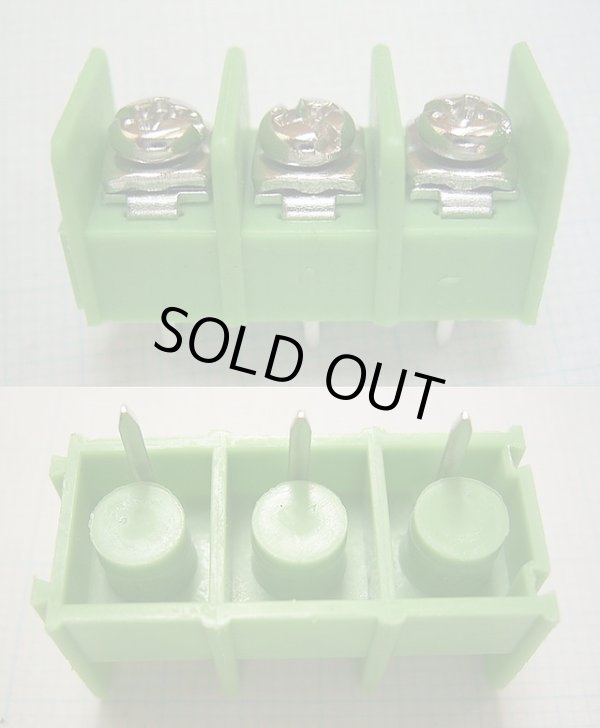

付属のパーツは端子台 2個とNISSAYの 50V 0.1uFフィルムんコンデンサーが8個、

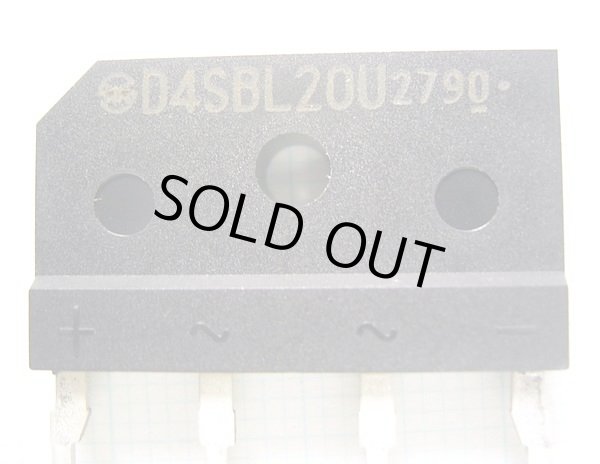

整流用 ファースト・リカバリ ブリッジダイオードD4SBL20U 1個付きます。

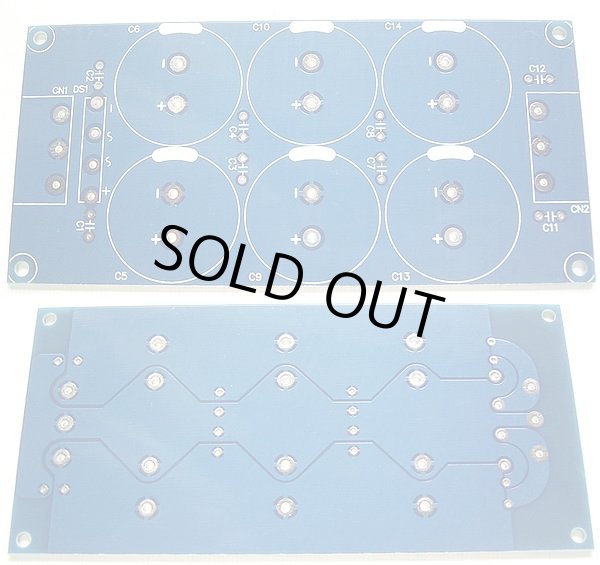

基板の大きさは、55 × 120mmで、48 × 113mmの位置に ネジ穴があり、3mmのネジが使えます。
