当ショップで販売している
「パワーアンプ用 ±50V以下 電源基板キット 50V 3300uF × 6本」と使用目的は同じですが、ニチコンの小型ながら長寿命・低インピーダンス電解コンデンサ「GUシリーズ」の電解コンデンサを使ったプラス・マイナス電源基板です。
この電源が使えるのは、±電源を必要とする、SEPP方式のトランジスタ パワーアンプやLM3886やTDA7293、TDA7294などのパワーアンプです。
±電源ユニットで、60W × 2 くらいまでの設計です。
・整流用ブリッジには、新電元のファースト・リカバリー ダイオード・ブリッジ「D4SBL20U」（200V 4A）を使い、

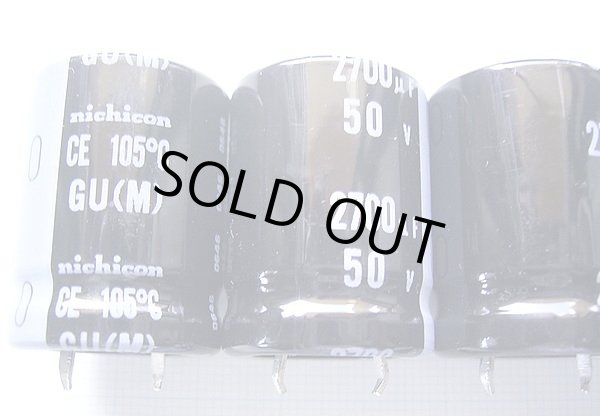

・電解コンデンサーには、ニチコン GUシリーズ 50V 2700uFを6個
・積層フィルムコンデンサーに、ニッセイ電機の MMT 0.1uF50Vを8個使用しています。
回路図は
こちらを御覧ください。

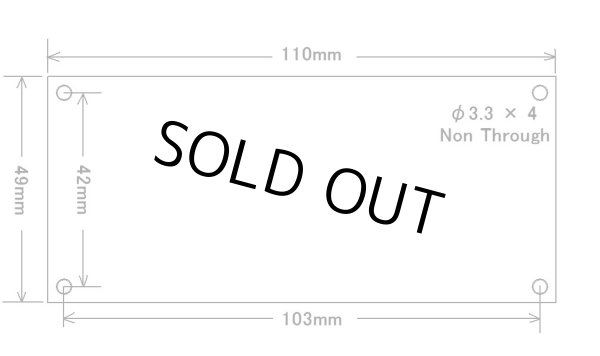

基板の大きさは、49 × 110mmで、42 × 103mmの位置に ネジ穴があり、3mmのネジが使えます。
部品実装時の高さは、基板上30mmです。
オススメの電源トランスは、RSコンポーネントの「671-9148」で、僕も使っています。

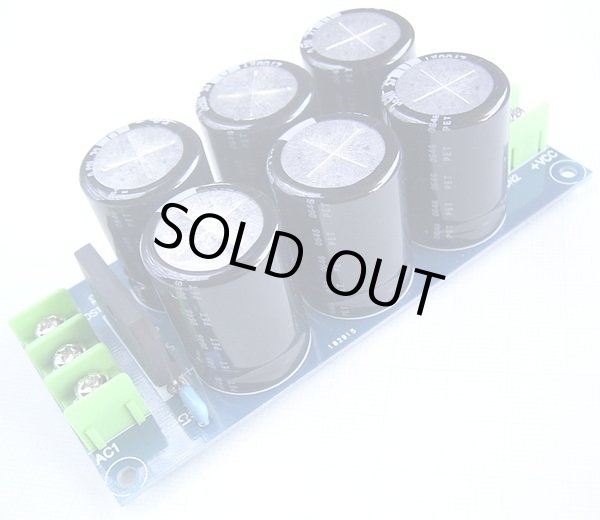

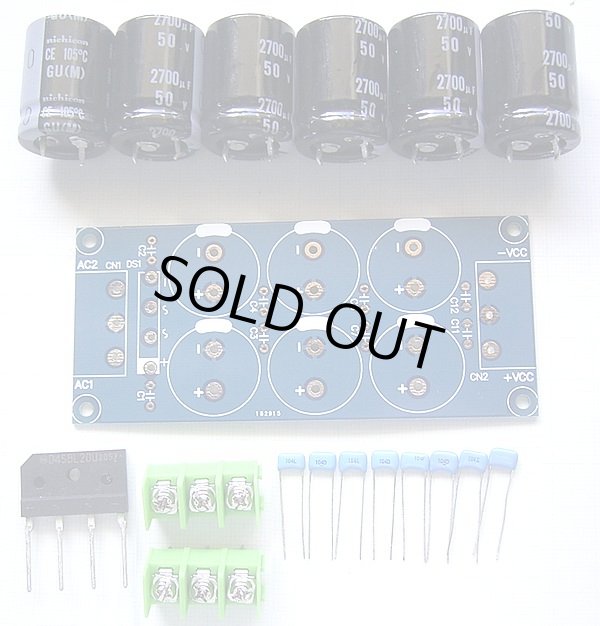

※電解コンデンサーとブリッジダイオードには方向性があります。製作するときは写真を参考にしてください。
