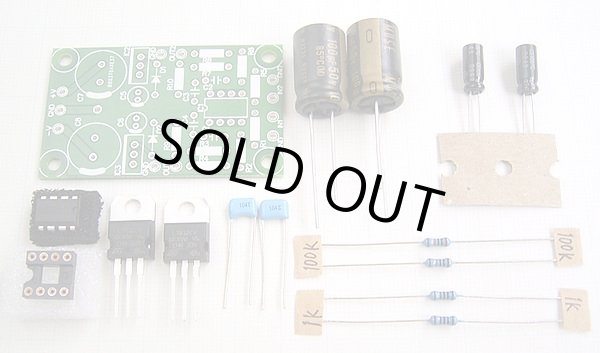

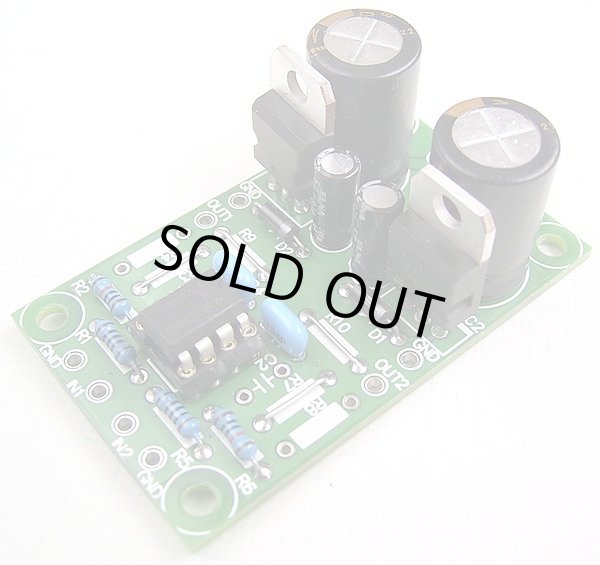

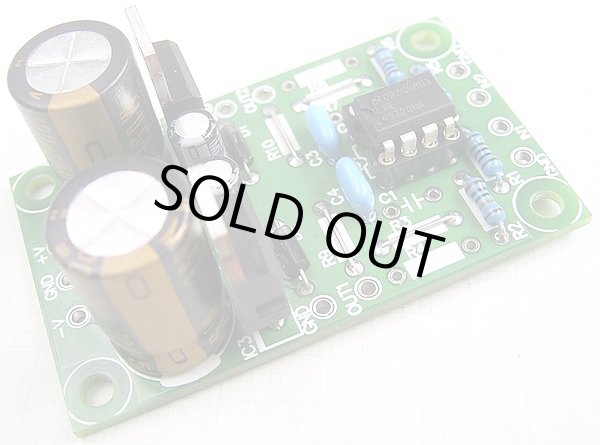

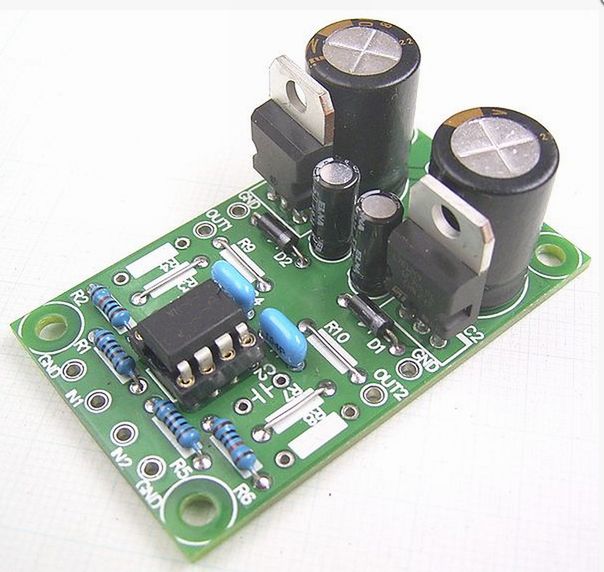

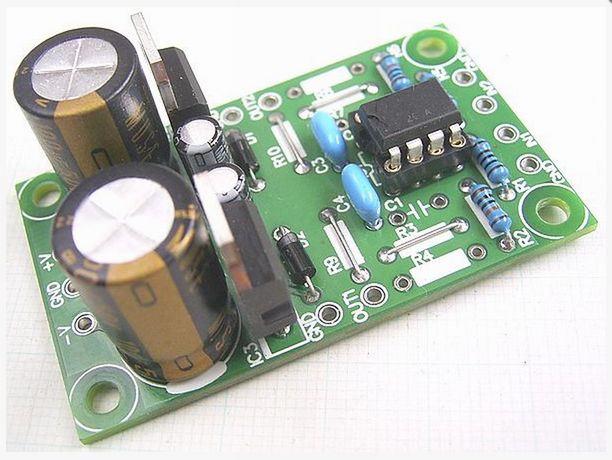

低オフセット・低バイアス電流で、低歪・低ノイズな高音質オペアンプ「LME49720NA」を使った
バッファアンプキットです。
ゲイン1のバッファから、取り付ける抵抗によってお好きなゲインを選ぶことができます。
電解コンデンサは ニチコンMUSE・KZを使うなど高音質設計になっています。
基板の大きさは、57.5 × 35.0mm で 50.5 × 28.0mm の4隅にネジ穴があります。
高さは、基板上20mmです。（電解コンデンサの高さ）
■寸法図は
こちらを御覧ください。
■回路図は、
こちらをご覧ください。
■部品配置図は、
こちらをご覧ください。
このキットは、ゲイン1倍となっていますが、増幅度を増やすのであれば、
回路図、にある、R3・R4またはR7・R8の比でゲインを決められます。
ゲイン =１＋（R3÷R4）で決まりますので、例えばR4（R8） = 1kΩ、 R3（R7） = 10kΩにすれば、11倍になります。
R4は1kΩでなくても構いませんが、電気的にも、音質的にも 1kくらいが良いようですので、R4（R8）は 1kΩ固定にして、R3（R7）を変化させてゲインを決めてください。
R9,R10はジャンパーにしていますが、容量性負荷時などで発振した場合は、100Ωくらいの抵抗に変更すると、発振を抑えることが出来ます。
