Allegro社の ACS712ELCTR-20A を使った交流・直流の
電流センサーです。
±20A まで測定することが出来、出力は100mV/Aで出てきます。
※ 電流はピーク値です。RMS値では ありませんので 注意してください。
入力抵抗が1.2mΩと低く、入出力は完全に絶縁されています。
電源電圧は 5Vで動作し、
プラスマイナス電流を変換しますので 0アンペア時の出力は中点の2.5Vで、
1Aに付き100mVの出力がえられます。

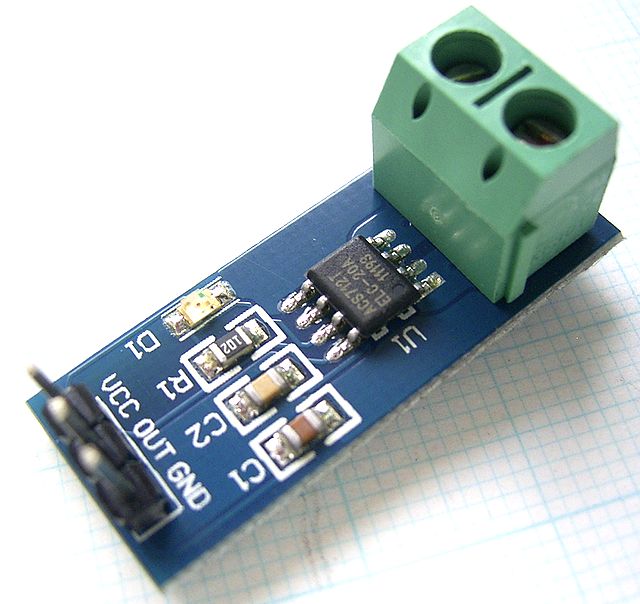

PCBサイズ 31mm x 13mm
データーシートは
こちらをご覧ください。
基板の回路図は
こちらをご覧ください。
