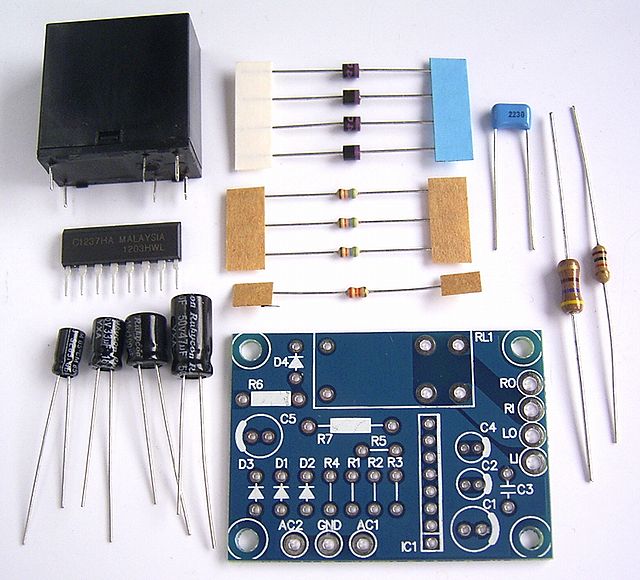

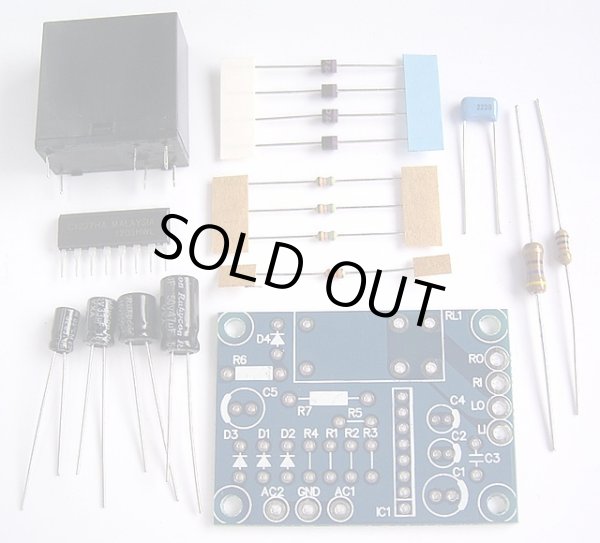

スピーカー / アンプ保護IC「uPC1237HA」を使ったスピーカー保護キットです。
このキットはプラスマイナス電源を使ったSEPP方式のパワーアンプ用の保護回路＆ミュート キットです。
DC検出電圧は約±1Vで、検出からリレー遮断までの時間は電圧にもよりますが、1.5V検出時に約2秒です。この時間はC1の容量で、変わります。
ミュート回路も完璧で、
電源スイッチオンから約1秒後にリレーがつながり、
電源スイッチをオフすると、ただちにリレーは遮断します。
解説ページを作っていますので、
こちらをご覧ください。
キットには製作マニュアルは付きませんが、解説サイトを見れば作れるようになっています。

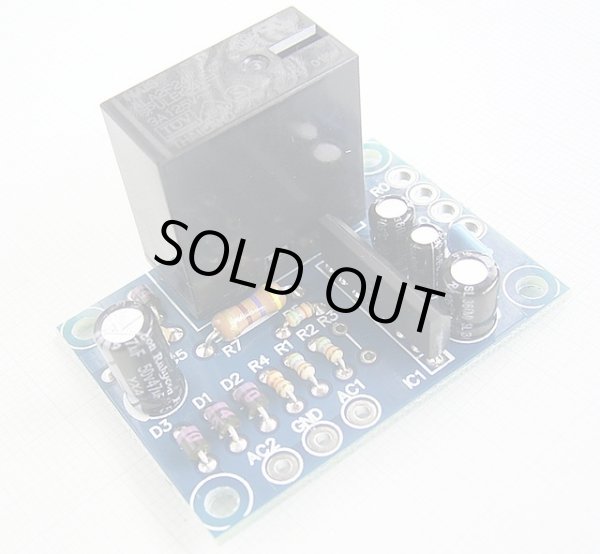

基板の大きさは、35 × 47.5mmで ネジ穴は29 × 41.5mmの4隅で3mmのネジが使えます。
高さは リレーの高さで決まり、基板上から25mmです。
