LM4766T ステレオパワーアンプキット

テキサス・インスツルメンツのステレオ・パワーアンプＩＣ「LM4766T」を使ったパワーアンプキットです。
これ1台で、SEPP（シングル・エンデッド・プッシュプル）ステレオアンプができます。

低ノイズ 高音質設計で、初心者からマニアまで楽しめます。

また、バランス・ラインドライバーIC DRV134をご覧ください。
https://it-densi.ocnk.net/product/311
を使うことで、1チャンネルの BTLアンプとしても使えます。

■回路図こちら をご覧ください。
■基板サイズは41.5mm × 72.5mmで 四隅にＭ３ネジ用穴があります。

■このキットには、こちらの電源基板が使えます。

電源電圧 ： ±12V から ±38Vの間で動作します。
電源トランスは、RSコンポーネントの「671-9148」が最適です。
https://jp.rs-online.com/web/p/toroidal-transformers/6719148/


このキットについて詳しいサイトを作りましたので、こちらをご覧ください。

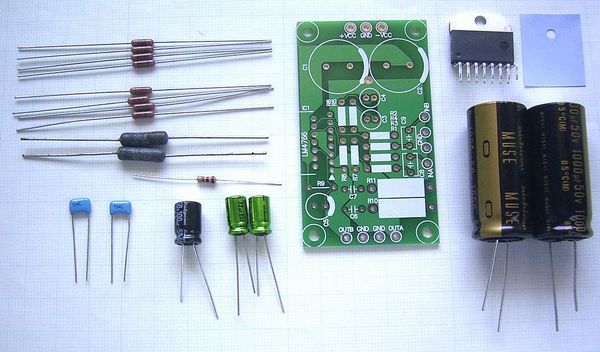

※一部部品（抵抗）が写真と違います。
※部品は予告なく変更する場合があります。ご了承下さい。

商品には、絶縁シート・絶縁ワッシャ、回路図・部品実装図が付属します。
