PGA2320 電子ボリューム基板 2chステレオ 完成品

PGA2320を使った２ｃｈ対応 電子ボリューム基板です。

この基板は、プロ用機器や民生用ハイエンド・オーディオシステム用にも対応した設計で、
低歪・低ノイズ・ダイナミックレンジが広い などの特徴を持っています。

また、リレーによる完璧なミュート回路などを備えていますので、電源オン・オフ時のポップノイズは発生しません。

PGA2320の前段にはオーディオ用オペアンプを使ったバッファアンプを持ち、さらにACカップリングコンデンサには、非常に優れた物理特性を持つ「ECHU1H224」を使用するなど高音質に寄与しています。

※オペアンプには NJM5532DD を使っていますが、お好きなオペアンプと差し替えできます。


入力電源は±15Vで、電流値は±30mA以上あれば動作し、例えば、当サイトで発売している
±15V 低ノイズ正負電源 が使えます。

写真1のように、ネジやスペーサー、10kBボリューム、ロータリーエンコーダーも付属しますので、ご購入後すぐに動かすことができますよ。

2チャンネルの音量を1個のボリュームで同時にコントロールすることも出来ますが、
Ｌ/Ｒ個別のボリュームを使うことも出来ます。
また、ロータリーエンコーダーを使うことも出来ます。
これらは、６ピン ピンヘッダのジャンパーの切り替えで行います。
（出荷時は1個のボリュームコントロール状態で出荷します。）

音量可変範囲
【ボリュームの場合】
0dB 〜 -63.5dB（絞り切ったら -95.5dBになります）

【エンコーダの場合】
0dB 〜 -95.5dB （0.5dBステップ 又は 1dBステップ切り替え）

■接続図
1個のボリューム制御の場合こちらをご覧ください。
2個のボリューム制御の場合こちらをご覧ください。
ロータリーエンコーダーで0.5dB/クリックの場合こちらをご覧ください。
ロータリーエンコーダーで1dB/クリックの場合こちらをご覧ください。

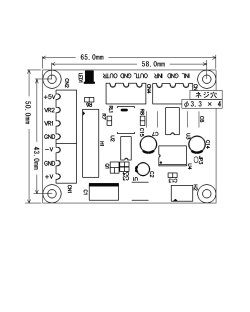

基板の大きさは50 × 65mmで、43 × 58mmの所にネジ穴があります。
詳しくは写真6をご覧ください。

PGA2320 電子ボリューム完成品です。
全ての部品実装済みで、動作チェック済みです。

基板の回路図はこちらをご覧ください。
マイコンのプログラム・ソースです。

取り扱い説明などは付属しませんが、回路図と配線図が同梱されます。
